一、三菱重工外机接线：

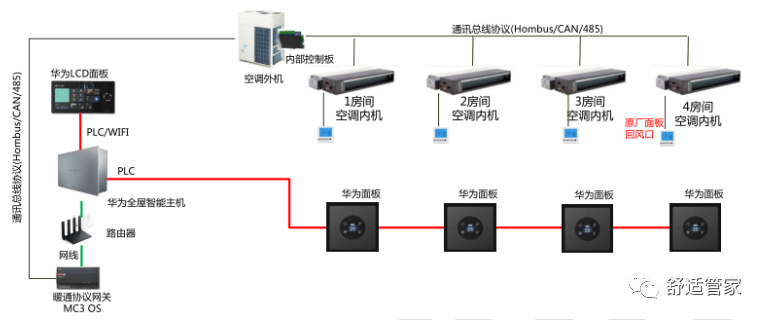

1、将空调外机上的“A1/B1”接至MC3 OS网关S口的“R1/R2”
2、通过内机电路板拨码设定集控地址即可（方法参考后面的内机地址设定）
3、网关无需拨码，默认为000000。
二、空调内机地址设定
空调外机、内机地址设定方法及范围：
|
系列 |
KX4系列 |
KX6系列 |
||||
|
内机地址 |
外机地址 |
内机地址 |
外机地址 |
|||
|
位置 |
内机板上 |
内机板上 |
外机板上 |
内机板上 |
内机板上 |
外机板上 |
|
方式 |
内机拨码 |
内机拨码 |
外机拨码 |
内机拨码 |
内机拨码 |
外机拨码 |
|
地址 |
00-47 |
00-47 |
00-47 |
00-47 |
00-47，49 |
00-47，49 |
1、室外机地址设定
绿色拨码开关设定室内机地址：SW1 设定地址十位；SW2设定地址个位。
该室外机地址为 00
2、室内机的外机地址设置（方法一）
使用 SW3，SW4 设置，用于区分多系统地址，同时设置室外机板上的拨码与 SW3，SW4 数值一致。
如图所示：该室外机地址为 00
蓝色拨码开关设定室内机地址：SW1 设定地址十位；SW2设定地址个位。
注：1）室内机 PCB 上的室外机地址必须与室外机 PCB 上的室外机地址设置一致。
3、室内机的外机地址设置（方法二）
1）断开室内机电源
2）打开室外机电源
3）5分钟后将室外机电源断开
4）1分钟后同时打开室外机室内机电源。
5）空调系统自动下发室内机地址。
4、空调集控功能打开
1）面板开机（只需在任意一个面板上操作即可，其他面板保持关机状态）
2）将温度设置为29℃
3）再将风速设置为3档风
4）再将模式切换为除湿
完成以上操作后，在易维上下发品牌“三菱重工”，等待面板界面上出现“集控”2字，即完成打开空调集控功能操作。
5、内机地址查询
空调断电情况下，将面板控制器拆开，将背面电路板上的拨码开关的第7位拨上去，重新将空调上电，面板顶部显示日间位置即会显示空调系统号和内机号；如上图所示，当前系统号为49，当前内机号为04.
