松下新风调试指导
本调试文档包括：
1.松下新风的两种方案调试指导分别为：“方案一：通过新风RS转接盒对接”、“方案二：接松下485控制器 FY-SWGR1C对接”和“方案三：松下控制器FY-SWNR1C”
方案一：通过新风RS15ZDP2C对接
如上图所示，松下新风系统对接时，暖通网关需要接RS485转接盒，RS485转接盒再接松下新风主机。
1、系统接线及拨码

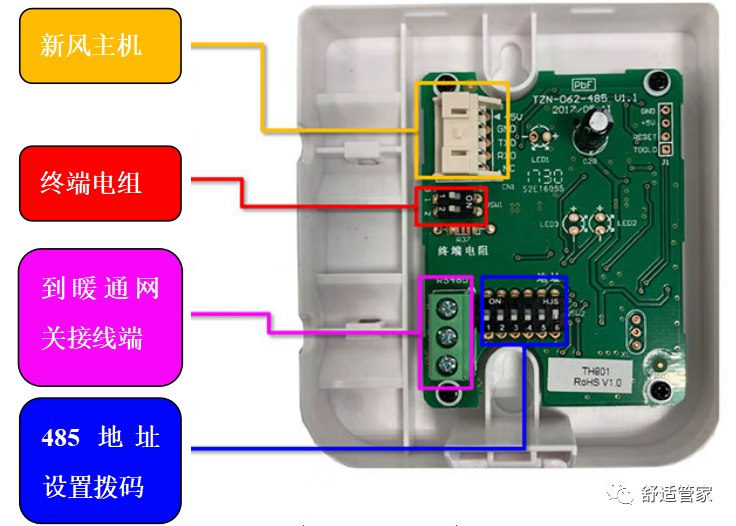

如上图所示，需要注意的是紫色接线端和蓝色拨码开关。
紫色接线端：转接盒RS485接线口，接往暖通网关的A1B1或者A2B2。（485通信有极性，需要A接A，B接B）。
485地址拨码：6位二进制拨码开关，右侧为低位，左侧为高位。第6位拨上去为1，5拨上去为2。（单设备只需拨第6位即可，此时地址为1）。
2、原面板485功能打开
松下新风调试，新风系统自带的新风控制器面板上需要打开485连接功能，不同型号的面板打开方式不同，需要向新风方索要面板操作咨询打开485功能。
以FV-SWN1C/FV-SWNR1C面板为例进行说明，根据面板使用说明书为例，
按上图说明，打开485联网功能。
二、易维APP的配置
1、松下新风搜索
|
品牌 |
新风系列名称 |
新风主机型号 |
易维对应名称 |
|
松下 |
DC ERV系列 |
FY-15ZJD2C; FY-25ZJD2C; FY-35ZJD2C; |
DC ERV |
|
松下 |
迷你全热交换器 |
FY-15/25/35ZM1C; |
迷你全热 |
|
松下 |
GPZ工程版(全热交换器) |
FY-15/25/35/50GZP1; |
GZP工程版 |
|
松下 |
ZP系列全热交换器 |
FY15/25/35ZP1C; |
GZP工程版 |
|
松下 |
家用薄型全热交换器（新） |
FV-15/25/35/50ZDP2C; |
LD6C |
|
松下 |
家用薄型全热交换器 |
FY-15/25/35/50ZDP1C; |
家用全热LD5C |
|
松下 |
全热交换器(换气扇) |
FV-15GZD2；FV-25GZD2；FV-35GZD2；FV-50GZD2； |
FV-35GZD2 |
|
松下 |
寒冷地家用薄型全热交换器（新） |
FY-15/25/35ZDP2CX; |
家用全热(寒冷)ZDP1CX |
|
松下 |
寒冷地家用薄型全热交换器 |
FY-15/25/35ZDP1CX; |
家用全热(寒冷)ZDP1CX |
|
松下 |
新风空气消毒机 |
FV-35ZXC1C |
除湿全热 |
|
松下 |
除湿新风机 |
FV-50NXC1C； |
FV-50NXC1C |
|
松下 |
除湿新风机 |
FV-50NC1C；FV-50NCD1C； |
FV-50NC1C |
|
松下 |
商用全热交换器 |
FY-15/25/35/50/65/80ZY1C; |
商用全热ZY1C |
松下新风系列名称和新风主机对应关系如上图所示，在易维搜索操作时，需要根据上图选择对应项，选择错误可能造成搜索不到，或设备不可控。
通网关下挂485设备时，需在“地址段通路一”和“地址段通路二”进行设备搜索下挂操作。当设备接网关A1 B1时，在“地址段通路一”内配置搜索信息；当设备接网关A2 B2时，在“地址段通路二”内配置搜索信息。
此操作说明适用于所有接网关A1 B1，A2 B2接口的485设备。
3、设备编组
新风成功搜索后，“下挂新风”内会显示搜索到新风的数量。编组后，设备的控制显示界面才会以列表方式在APP上显示。
编组分为手动编组和自动编组。手动编组可对每个下挂设备进行单独编组，也可以将多个设备编为一组。
以上为自动编组操作。如果想一个界面同时控制多台设备（一个六键面板同时控制一个新风的多台新风），需要执行手动编组操作，其前提是需要测试出下挂新风界面内的每个新风和实际新风设备的对应关系。
以上界面即为手动编组，一个编组内勾选多台设备，编组完成后此界面即可同时控制被勾选的设备。
方案二：通过松下FY-SWGR1C控制器对接
FV-SWNR1C适用的新风型号如下：
FY-15/25/35/50GZP1; FY-15/25/35/50GZP1-D;
FY-15/25/35/50GZP2; FY-15/25/35/50GZP2-D；FY15/25/35ZP1C;
调试方法参考以下文档链接
51.1松下FY-25GZP2新风调试指导-暖通网关常见问题查询 (comfortmaster.com.cn)
方案三："松下485控制器"型号：FV-SWNR1C
系统接线图如上，MC3OS通信线接FV-SWNR1C面板，面板与新风主机正常连接。FV-SWNR1C适用的新风型号如下：
FV-01NP1C；FV-02NP1C；FV-03NP1C；
FV-MDN011；FV-MDN021；FV-MDN031；
1.接线指导
暖通网关的RS485 A1/B1或者A2/B2接FV-SWNR1C面板的RS48 A/B，如下图：
2、新风通信参数
松下全系统对应的相关型号的485通信参数均为默认值，无需特别更改。
设备485地址可设定，通过面板上的DSW1拨码开关设定。具体方法为：
1）拆开面板前面板，露出背部电路板，如下图：
2）DSW1为地址设置拨码开关，往上为ON，往下为OFF。FV-SWNR1C默认初始地址为1。DSW1前4位拨码位对应关系如下，：
|
拨码位 序号 |
1 |
2 |
3 |
4 |
地址 |
|
1 |
ON |
OFF |
OFF |
OFF |
1 |
|
2 |
OFF |
ON |
OFF |
OFF |
2 |
|
3 |
ON |
ON |
OFF |
OFF |
3 |
|
4 |
OFF |
OFF |
ON |
OFF |
4 |
1、易维上调试
1、新风搜索
暖通网关下挂485设备时，需在“地址段通路一”或“地址段通路二”进行设备搜索下挂操作。当设备接暖通网关A1 B1时，在“地址段通路一”内配置搜索信息；当设备接网关A2 B2时，在“地址段通路二”内配置搜索信息。

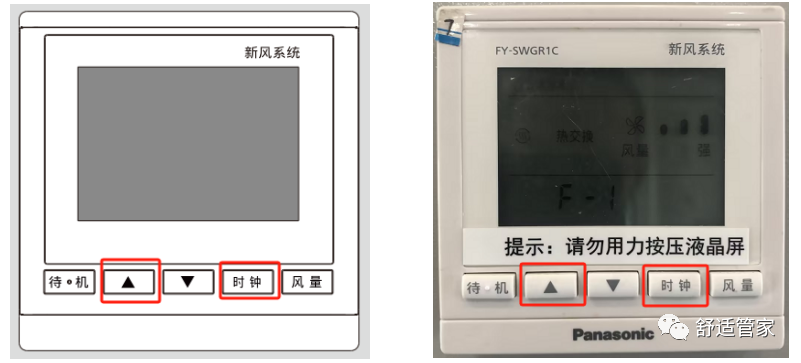

暖通网关下发搜索之前，需要先打开新风面板的485功能，具体操作为：
1）同时按“时钟”和“上”键，开启联网功能；
2）易维上下发搜索新风；
3）新风被搜索成功后，设备“已联网”常亮。
如未搜索成功，需在新风面板“已联网”快闪时在易维上重新搜索新风。
2、设备编组
编组分为手动编组和自动编组。手动编组可对每个下挂设备进行单独编组，也可以将多个设备编为一组。
以上为自动编组操作。如果想一个界面同时控制多台设备（一个六键面板同时控制一个新风的多台新风），需要执行手动编组操作，其前提是需要测试出下挂新风界面内的每个新风和实际新风设备的对应关系。
以上界面即为手动编组，一个编组内勾选多台设备，编组完成后此界面即可同时控制被勾选的设备。
内容制作中，敬请关注！
如需使用，请联系各支持群内的技术支持，也可以联系暖通网关服务电话：400 0028 096；
